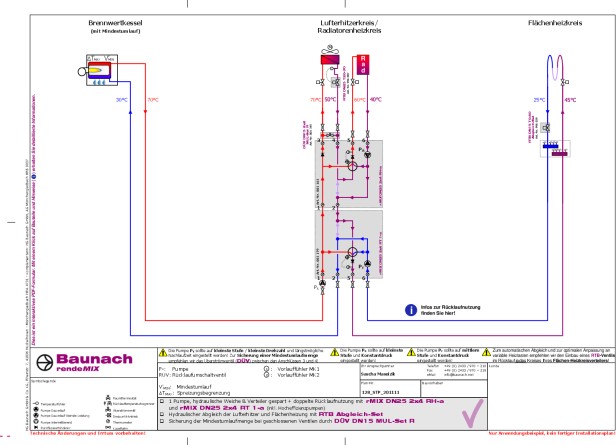

DN25s

Direktheizkreis (HT):

Kvs = 11,9 • V'max[100mbar] = 3,8m³/h

Q'max[20K] = 88kW

Mischkreis (NT):

Kvs = 12,9 • V'max[100mbar] = 4,1m³/h

Q'max[10K] = 48kW

ohne (0)

am Mischkreisvorlauf (5)

am Heiz- (3) und Mischkreisvorlauf (5)

am Wärmeerzeugervorlauf (1) und eing. Mischkreispumpe (a)

am Wärmeerzeugervorlauf (1) und Mischkreisvorlauf (5)

Fließrichtung Erzeuger links

DN25s

Nachgeschaltete Baugruppe (HT):

Kvs = 13,9 • V'max[100mbar] = 4,4m³/h

Q'max[20K] = 102kW

Zusätzlicher Mischkreis (NT):

Kvs = 12,9 • V'max[100mbar] = 4,1m³/h

Q'max[10K] = 48kW

ohne (0)

am Mischkreisvorlauf (5)

mit eing. Mischkreispumpe (a)

am Wärmeerzeugervorlauf (1) und Mischkreisvorlauf (5)

Fließrichtung Erzeuger links

DN20

DN32

DN32s

DN40s

DN50s

Kvs = 2,5

V'max[100mbar] = 0,79m³/h

Q'max = 18kW [20K] = 7,5l/min [10/45°C]

Kvs = 6,7

V'max[100mbar] = 2,1m³/h

Q'max = 49kW [20K] = 20l/min [10/45°C]

Kvs = 12,5

V'max[100mbar] = 4,0m³/h

Q'max = 92kW [20K] = 38l/min [10/45°C]

Kvs = 16

V'max[100mbar] = 5,1m³/h

Q'max = 120kW [20K] = 48l/min [10/45°C]

Kvs = 20

V'max[100mbar] = 6,3m³/h

Q'max = 150kW [20K] = 60l/min [10/45°C]

RTB DN15 (Rad)

DN15

DN20

DN25

DN32

Kvs = 1,8

V'max[100mbar] = 0,57m³/h

Q'max = 9,3kW [20K] • Q'max[10K] = 6,6kW

Kvs = 1,8

V'max[100mbar] = 0,57m³/h

Q'max = 9,3kW [20K] • Q'max[10K] = 6,6kW

Kvs = 2,5

V'max[100mbar] = 0,79m³/h

Q'max = 18kW [20K] = 7,5l/min [10/45°C]

Kvs = 5,7

V'max[100mbar] = 1,8m³/h

Q'max = 42kW [20K] = 17l/min [10/45°C]

Kvs = 6,7

V'max[100mbar] = 2,1m³/h

Q'max = 49kW [20K] = 20l/min [10/45°C]

DN20

DN25

DN32

Kvs = 8,9

Delta-p konst = 50-500mbar

V'max = 2m³/h

Kvs = 16

Delta-p konst = 50-500mbar

V'max = 3,5m³/h

Kvs = 31

Delta-p konst = 50-500mbar

V'max = 7m³/h
